Alles von der einfachen Steckdose bis zur komplexen Kreuzschaltung:
Hier findest du die wichtigsten Schaltpläne für deine Hausinstallation. Zu jedem Schaubild gibt es eine passende Schritt-für-Schritt-Videoanleitung – klicke einfach auf den Button unter dem Plan!

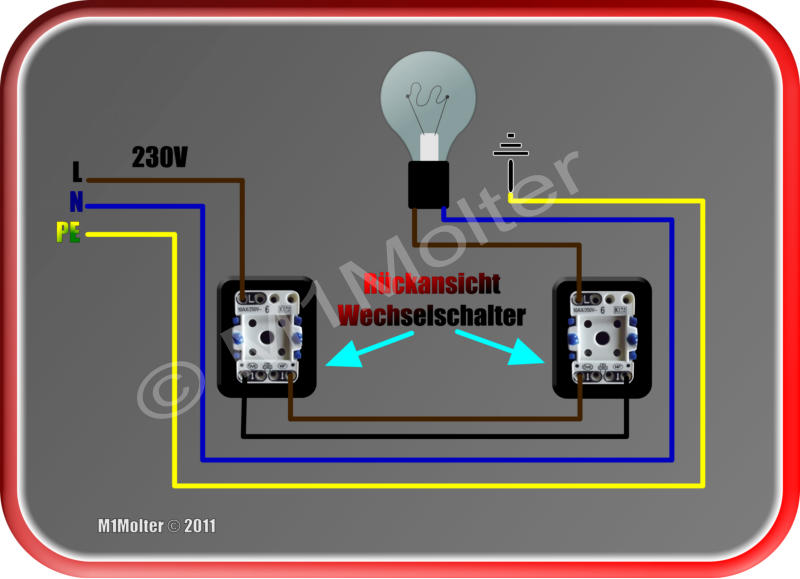

Schaubild Wechselschaltung
Diese klassische Wechselschaltung ermöglicht es dir, eine Lampe von zwei verschiedenen Schaltern aus zu steuern. Ideal für Flure oder Durchgangszimmer.
📺 Video-Anleitung: [Video Wechselschaltung]
🛠️ Passendes Material: Wechselschalter & Zubehör bei Amazon finden* (Werbung)

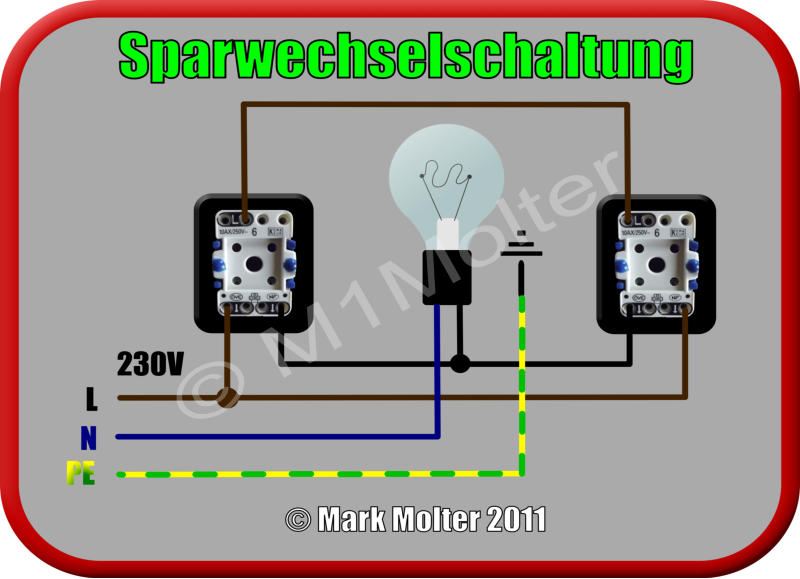

Schaubild Sparwechselschaltung
Die Sparwechselschaltung ist die optimierte Wechselschaltung. Ihr größter Vorteil: Du benötigst zwischen den Schaltern nur drei statt vier Adern.
📺 Video-Anleitung: [Video Sparwechselschaltung]
🛠️ Passendes Material: Wechselschalter & Zubehör bei Amazon finden* (Werbung)

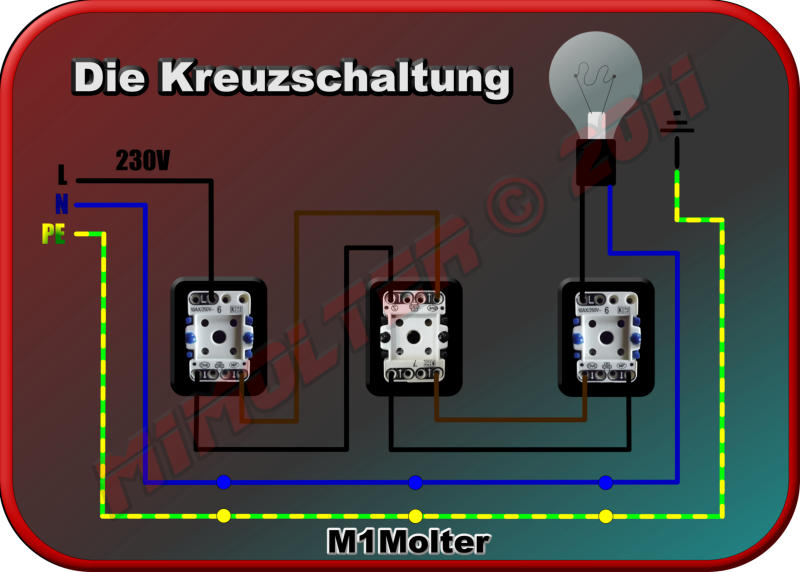

Schaubild Kreuzschaltung
Die Kreuzschaltung ist die beliebig erweiterbare Wechselschaltung. Ihr größter Vorteil: Ein Licht von drei oder mehr Stellen aus steuern.
📺 Video-Anleitung: [Video Kreuzschaltung]
🛠️ Passendes Material: Kreuzschalter & Zubehör bei Amazon finden* (Werbung)
Lichtschalter an Steckdose anschließen
Die Kreuzschaltung ist die beliebig erweiterbare Wechselschaltung. Ihr größter Vorteil: Ein Licht von drei oder mehr Stellen aus steuern.
📺 Video-Anleitung: [Lichtschalter an Steckdose anschließen]
🛠️ Passendes Material: Wago-Klemmen Set bei Amazon finden* (Werbung)

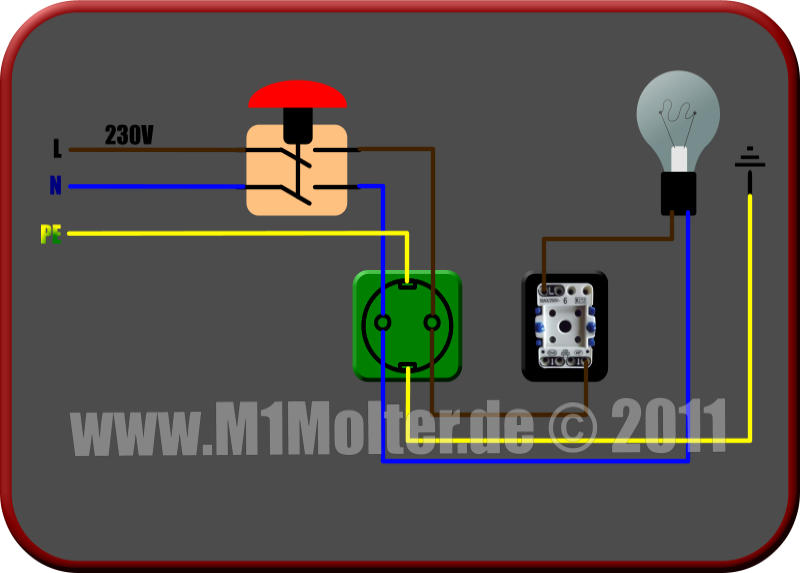

Not-Aus-Pilz nachrüsten / anschließen
Ein Schlag auf den Not-Aus-Pilz macht die Werkstatt-Steckdose augenblicklich stromlos, falls sich ein Werkzeug verhakt oder Gefahr droht.
📺 Video-Anleitung: [Not-Aus-Pilz nachrüsten]
🛠️ Passendes Material: Not-Aus-Pilz zum nachrüsten bei Amazon finden* (Werbung)
Schaubild zwei Lichtschalter und vier Lampen anschließen
Was ist die Hamburger Schaltung?
Die Hamburger Schaltung ist eine spezielle Form der Wechselschaltung, die früher oft in der Elektroinstallation verwendet wurde, um Adern zu sparen. Im Gegensatz zur klassischen Wechselschaltung liegen bei dieser Variante sowohl die Phase (L) als auch der Neutralleiter (N) direkt an beiden Schaltern an.
Marks Tipp: Wenn du eine Hamburger Schaltung in deinem Haus findest: Finger weg und sofort vom Fachmann auf eine moderne Wechselschaltung umbauen lassen!
